Venturi VTRA
Convoyeur pneumatique Venturi VTRA 750
- −70 kPa
- 3 390 NL/min
- Ø 19 mm
à partir de 375,00 € HT
Voir le produit VTRA 750Gamme VTRA · dépression réglable
Convoyeurs pneumatiques Venturi VTRA
Les convoyeurs Venturi VTRA combinent un niveau de vide élevé, jusqu’à −84 kPa, et un réglage manuel du débit par bague rotative. Ils sont parfaits pour aspirer des matières plus denses ou transporter sur de plus longues distances.
Quatre tailles sont disponibles, du VTRA 250 au VTRA 750 (3 390 NL/min), avec raccords taraudés femelles, en aluminium anodisé.
- Vide max.
- −84 kPa
- Débit max.
- 3 390 NL/min
- Modèles
- 4
- Prix dès
- 230,00 € HT

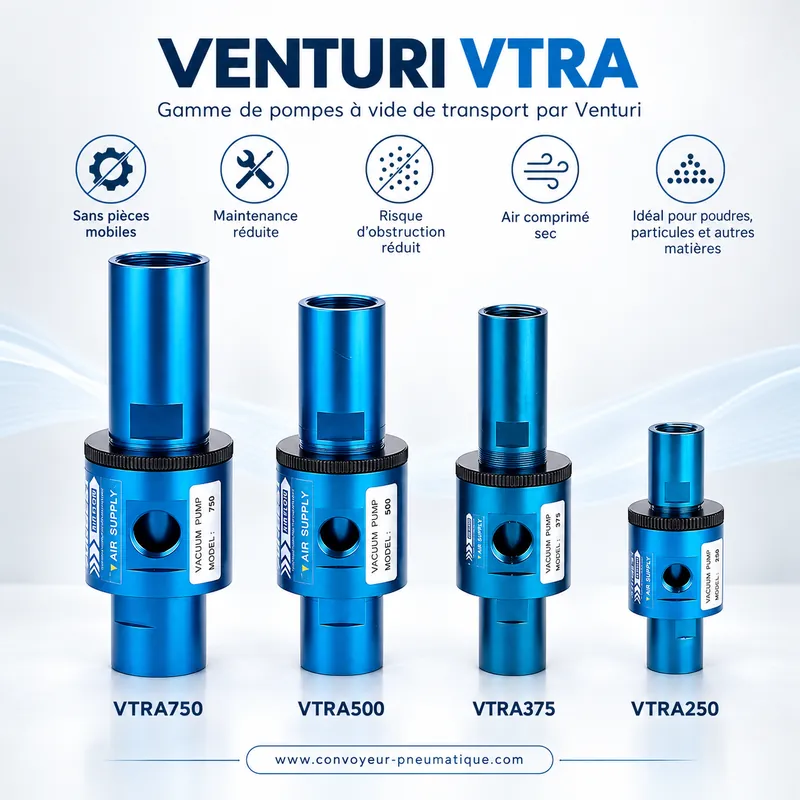

Les 4 modèles de la gamme VTRA
Du compact VTRA 250 au puissant VTRA 750 : choisissez selon le débit et le diamètre souhaités.
Venturi VTRA
Convoyeur pneumatique Venturi VTRA 500
- −70 kPa
- 1 695 NL/min
- Ø 13 mm
à partir de 290,00 € HT
Voir le produit VTRA 500
Venturi VTRA
Convoyeur pneumatique Venturi VTRA 375
- −84 kPa
- 846 NL/min
- Ø 9,5 mm
à partir de 250,00 € HT
Voir le produit VTRA 375
Venturi VTRA
Convoyeur pneumatique Venturi VTRA 250
- −84 kPa
- 280 NL/min
- Ø 6,5 mm
à partir de 230,00 € HT
Voir le produit VTRA 250Points forts de la gamme VTRA
- Dépression élevée jusqu’à −84 kPa pour les matières denses
- Débit réglable à la main grâce à la bague rotative
- Passage direct : transport continu sans obstruction
- Raccords taraudés femelles (G1/8 à G1) pour une installation facile
- Aucune pièce mobile, aucune maintenance particulière
- Corps en aluminium anodisé, léger et résistant à la corrosion
Applications typiques
- Déchargement de bols vibrants et de trémies
- Rechargement de trémies avec broyats plastiques
- Transfert de soupapes et petites pièces lors du meulage
- Évacuation des copeaux de perçage
- Transfert de lessive en poudre et de produits chimiques caustiques
- Convoyage de coques d’arachide et matières légères
- Aspiration des chutes de lisière et récupération de mandrins
Caractéristiques techniques de la gamme VTRA
Toutes les valeurs de la gamme : la ligne surlignée correspond au modèle consulté.
Dimensions (mm) et raccordements
Consommation d’air (NL/min) selon le niveau de vide, à 5,5 bar
Débit aspiré (NL/min) selon le niveau de vide
Principe de fonctionnement
Comment fonctionne un convoyeur pneumatique Venturi ?
Un convoyeur Venturi transforme l’air comprimé en une puissante aspiration, sans moteur ni pièce mobile. Il suffit de le raccorder à votre réseau d’air et à un tuyau de transport.
- 1Injection d’air comprimé
L’air entre par le raccord latéral et remplit une chambre annulaire autour du passage central.
- 2Effet Venturi
L’air est accéléré à travers des buses orientées vers la sortie : il crée une forte dépression à l’entrée.
- 3Aspiration de la matière
Poudres, granulés, copeaux ou petites pièces sont aspirés par le tuyau d’entrée.
- 4Transport et refoulement
Le flux d’air entraîne la matière jusqu’au point de déchargement, sans obstruction possible.
Pourquoi choisir un convoyeur Venturi VTRA ?
La gamme VTRA se distingue par sa forte dépression, idéale lorsque la matière est lourde, lorsque le circuit est long ou lorsqu’il faut franchir une hauteur importante. Sa bague de réglage permet d’ajuster finement le débit d’aspiration à la matière transportée, pour économiser l’air comprimé.
Les tableaux ci-dessus indiquent la consommation d’air et le débit aspiré à chaque niveau de vide : plus la dépression demandée est forte, plus le débit diminue. Choisissez un modèle offrant le débit nécessaire au niveau de vide de votre application.
Besoin d’aide pour dimensionner votre installation ? Demandez un devis gratuit.
